【導讀】射頻(RF)放大器可采用引腳架構芯片級封裝(LFCSP)和法蘭封裝，通過成熟的回流焊工藝安裝在印刷電路板(PCB)上。PCB不僅充當器件之間的電氣互聯連接，還是放大器排熱的主要途徑（利用封裝底部的金屬塊）。
本應用筆記介紹熱阻概念，并且提供一種技術，用于從裸片到采用LFCSP或法蘭封裝的典型RF放大器的散熱器的熱流動建模。
熱概念回顧
熱流
材料不同區域之間存在溫度差時，熱量從高溫區流向低溫區。這一過程與電流類似，電流經由電路，從高電勢區域流向低電勢區域。
熱阻
所有材料都具有一定的導熱性。熱導率是衡量材料導熱能力的標準。熱導率值通常以瓦特每米開爾文(W/mK)或瓦特每英寸開爾文(W/inK)為單位。如果已知材料的熱導率，則采用以下公式，以C/W或K/W為單位計算材料單位體積的熱阻(θ)：
(1)其中：
Length表示材料的長度或厚度，以米為單位。
k為材料的熱導率。
Area表示橫截面積，以m2為單位。
溫度
利用熱流量等效于電流量的類比，本身具備熱阻且支持熱流流動的材料的溫差如下：
器件的熱阻
器件的熱阻相當復雜，往往與溫度呈非線性關系。因此，我們采用有限元分析方法建立器件的熱模型。紅外攝影技術可以確定器件連接處的溫度和操作期間封裝的溫度。基于這些分析和測量結果，可以確定等效的熱阻。在對器件實施測量的特定條件下，等效熱阻是有效的，一般是在最大操作溫度下。
參考表1，查看典型的RF放大器的絕對最大額定值表。

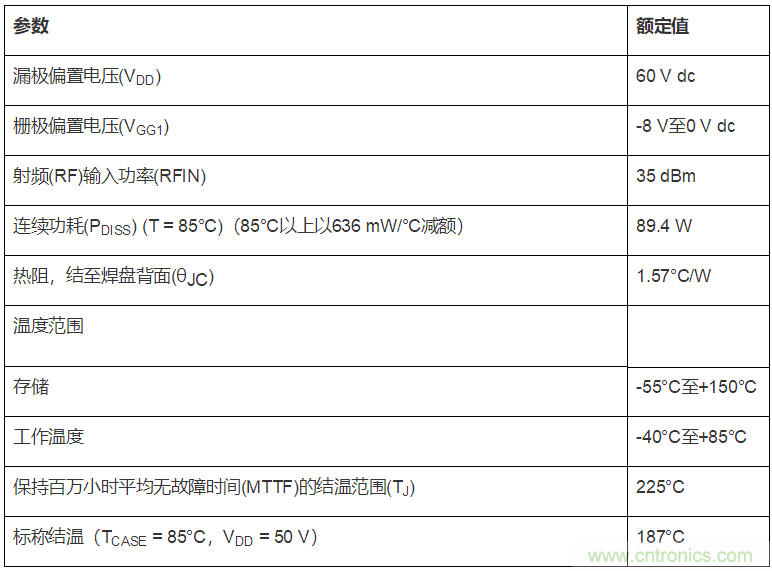

表1.典型的RF放大器的絕對最大額定值
對于LFCSP和法蘭封裝，假定封裝外殼是封裝底部的金屬塊。
最高結溫
在給定的數據手冊中，會在絕對最大額定值表中給出每個產品的最大結溫（基于器件的半導體工藝）。在表1中，指定的維持百萬小時MTTF的最大結溫為225℃。指定的這個溫度一般適用于氮化鎵(GaN)器件。超過這個限值會導致器件的壽命縮短，且出現永久性的器件故障。
工作溫度范圍
器件的工作溫度(TCASE)已在封裝底座上給出。TCASE是封裝底部金屬塊的溫度。工作溫度不是器件周圍空氣的溫度。
如果已知TCASE和PDISS，則很容易計算得出結溫(TJ)。例如，如果TCASE=75°C，PDISS=70 W，則可以使用以下公式計算TJ：
考量到器件的可靠性時，TJ是最重要的規格參數，決不能超過此數值。相反，如果可以通過降低PDISS，使TJ保持在最大可允許的水平之下，則TCASE可以超過指定的絕對最大額定值。在此例中，當外殼溫度超過指定的最大值85°C時，可使用減額值636 mW/°C來計算最大可允許的PDISS。例如，使用表1中的數據，當PDISS的限值為83 W時，可允許的最大TCASE為95°C。PDISS可使用以下公式計算：
使用此PDISS值，可以計算得出225°C結溫，計算公式如下：
器件和PCB環境的熱模型
為了充分了解器件周圍的整個熱環境，必須對器件的散熱路徑和材料進行建模。圖1顯示了安裝在PCB和散熱器上的LFCSP封裝的截面原理圖。在本例中，裸片生熱，然后經由封裝和PCB傳輸?shù)缴崞鳌Ｒ_定器件連接處的溫度，必須計算熱阻。利用熱阻與熱流，可計算得出結溫。然后將結溫與最大指定結溫進行比較，以確定器件是否可靠地運行。
在圖1中，器件連接處到散熱器的散熱路徑定義如下：
在典型電路板中，包含多個通孔和多個PCB層。在計算系統截面的熱阻時，會使用熱電路計算各個熱阻，并將串聯熱阻與并聯熱阻結合起來，以此確定器件的總熱阻。

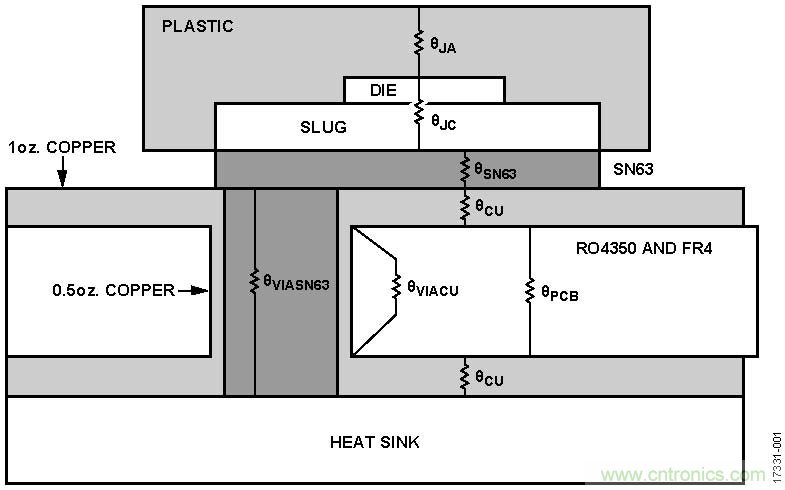

圖1.安裝在PCB和散熱器上的LFCSP封裝的熱模型
系統的熱阻計算
對于每個散熱路徑，都使用公式1來計算其熱阻。要計算得出各個熱阻值，必須已知材料的熱導率。參見表2，查看PCB總成中常用材料的熱導率。

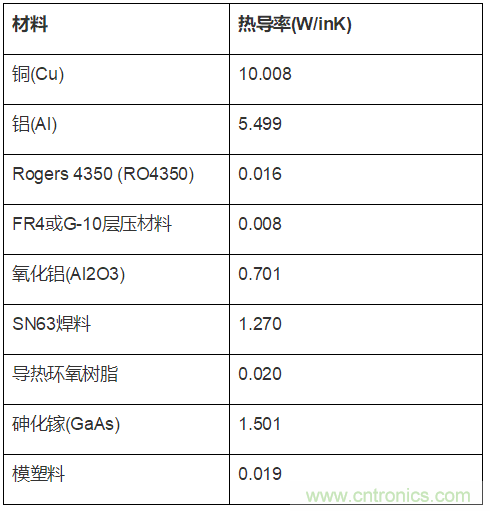

表2.常用PCB材料的熱導率
圖2基于圖1中所示的熱模型，顯示等效的熱電路。TPKG表示封裝底部的溫度，TSINK表示散熱器的溫度。在圖2中，假設封裝(TA)周圍的環境空氣溫度恒定不變。對于外層包有外殼的真實總成，TA可能隨著功耗增加而升高。本分析忽略了散熱路徑至環境空氣的溫度，因?yàn)閷?duì)于具有金屬塊的LFCSP和法蘭封裝，θJA要遠大于θJC。

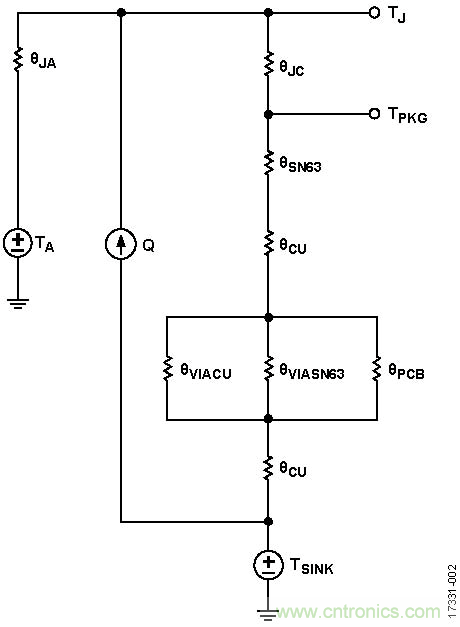

圖2.等效的熱電路
熱阻示例：HMC408LP3評估板
HMC408LP3功率放大器采用一塊0.01英寸厚，由Rogers RO4350層壓板構成的評估板。圖3所示的接地焊盤面積為0.065 × 0.065英寸，上有5個直徑為0.012英寸的通孔。電路板頂部和底部分別有1盎司鍍銅（0.0014英寸厚）。通孔采用½盎司銅進行鍍層（0.0007英寸厚）。裝配期間，會在通孔中填塞SN63焊料。分析顯示，幾乎所有的熱流都會流經焊料填塞的通孔。因此，在本分析中，余下的電路板布局都可忽略。

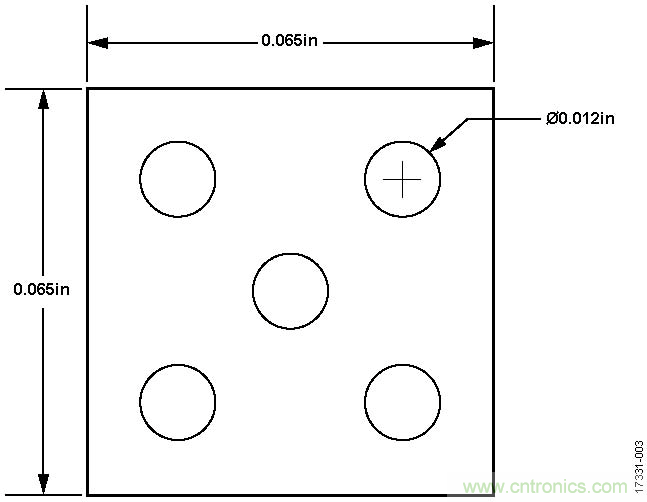

圖3.接地焊盤布局
各個熱阻都使用公式1計算得出。計算θSN63時，采用的SN63焊料的熱導率為1.27 W/inK，長度（或者焊接點的厚度）為0.002英寸，焊接面積為0.004225英寸（0.065英寸× 0.065英寸）。
(4)接下來，以相似方式計算PCB頂部的銅鍍層的值。銅鍍層的熱導率為10.008 W/inK，長度為0.0014 英寸（1盎司銅），鍍層面積為0.00366平方英寸(in2)。
(5)對于通孔上銅鍍層的面積，采用以下公式進行計算
(7)因?yàn)椴⑴糯嬖?個通孔，所以熱阻要除以5。所以，θVIACU = 8.05°C/W。
以相似方式計算得出通孔的填塞焊料的值。
(8)因?yàn)榇嬖?個填塞通孔，所以等效熱阻為θVIASN63 = 17.85°C/W。
接下來，使用0.01英寸長度、0.016 W/inK的Rogers RO4350熱導率，以及0.00366 in2面積計算PCB的熱阻。
(9)
確定功耗

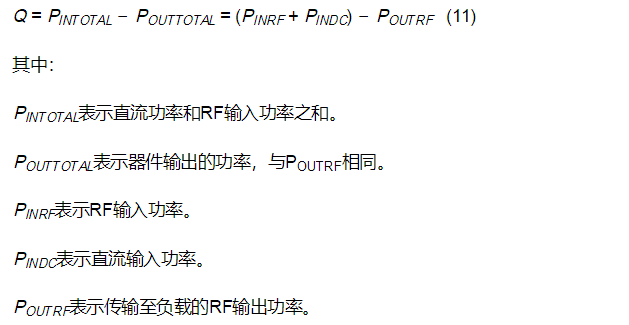

熱阻值確定后，必須確定熱流(Q)值。對于RF器件，Q的值表示輸入器件的總功率和器件輸出的總功率之間的差值。總功率包括RF功率和直流功率。
圖4.HMC408LP3功耗與輸入功率
對于HMC408LP3功率放大器，使用公式11來計算圖4中所示的PDISS的值。圖4顯示了放大器的以下特性：
• 器件消耗約4 W功率，無RF輸入信號。
• 采用RF信號時，PDISS的值由頻率決定。
• 存在某一個輸入功率，器件的功耗最低。

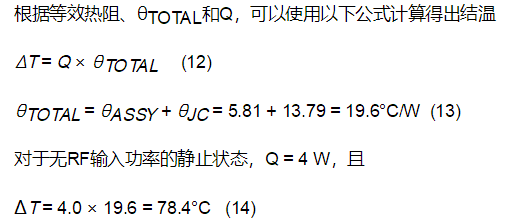

因?yàn)橹付ǖ腍MC408LP3的最大結溫為150°C，所以在PDISS = 4 W時，散熱器的溫度必須≤71.6°C（也就是說，78.4°C + 71.6°C = 150°C）。
HMC408LP3功率放大器正常運行時（例如，輸入功率≤ 5 dBm），功耗小于4 W，這表示散熱器的溫度可以稍微高于71.6°C。但是，如果放大器在深度壓縮環境中工作，且輸入功率等效于15 dBm，則PDISS升高，且要求散熱器的溫度低于71.6°C。

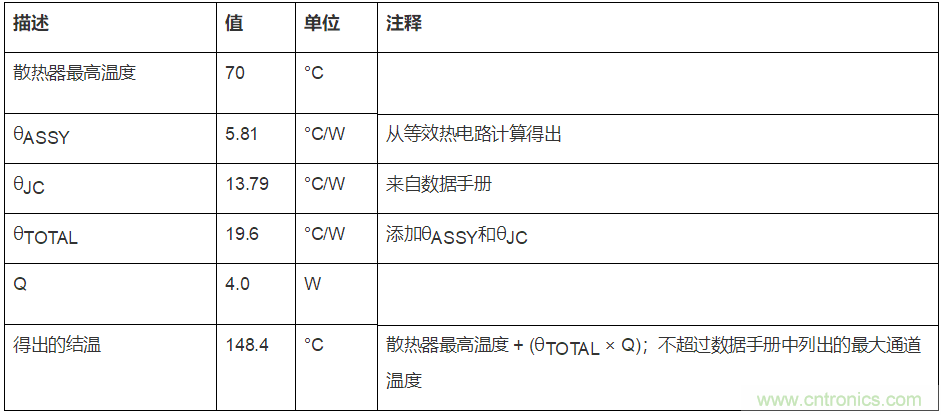

表3.熱工作數據表
可靠性
組件的預期壽命與工作溫度密切相關。在低于最大結溫的溫度下運行可以延長器件的使用壽命。超過最大結溫會縮短使用壽命。因此，實施熱分析可以確保在預期的操作條件下不會超過指定的最大結溫。
結論
使用采用LFCSP和法蘭封裝的低結溫表貼RF功率放大器來圍裝熱阻迫使PCB不僅要充當器件之間的RF互連，還要用作導熱路徑以導走功率放大器的熱量。
因此，θJC 取代θJA，成為衡量LFCSP或法蘭封裝的重要熱阻指標。
在這些計算中，最關鍵的指標是RF放大器的結溫或通道溫度(TJ)。只要不超過最大結溫，那么其他標稱限值，例如TCASE，則可以高于限值。
