220V交流單相電機起動方式大概分一下幾種：
第一種，分相起動式，如圖1所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇，空調風扇電動機，洗衣機等電機。
第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作，如圖2。
第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。如圖3。838電子
帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。
電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般都大于400V。
正反轉控制：
圖4是帶正反轉倒順開關的接線圖，通常這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單，不用復雜的轉換開關。
圖1 電容運轉型接線電路
圖1，圖2，圖3，圖5 正反轉控制，只需將1-2線對調或3-4線對調即可完成逆轉。
[page]
對于圖1，圖2，圖3，的起動與運行繞組的判斷，通常起動繞組比運行繞組直流電阻大很多，用萬用表可測出。一般運行繞組直流電阻為幾歐姆，而起動繞組的直流電阻為十幾歐姆到幾十歐姆。
以后我們會陸續告訴大家倒順開6關實物的接線圖

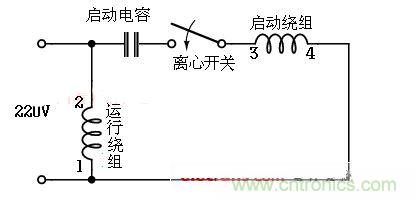

圖2 電容起動型接線電路

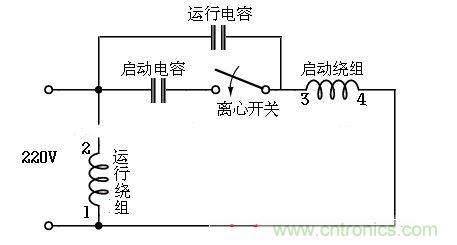

圖3 電容啟動運轉型接線電路（雙值電容器）

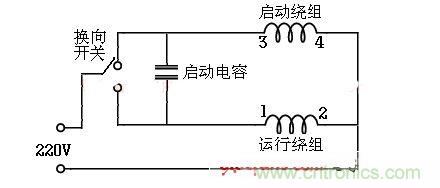

圖4 開關控制正反轉接線
[page]

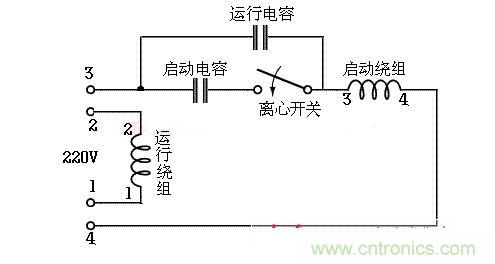

圖5 雙值電容異步電動機倒順接線圖
圖6是實際的開關與電機連接圖，這個倒順開關如應用在三相電動機不需任何改動，如做單相電機換向用則稍做改動，紅色，蘭色線接入電源，黑色線是起動繞組線圈引出線，白色線運行繞組線圈引出線，左面一根灰色線是后接入的跨接線，正反轉倒換就是靠開關自帶的交叉連片來換向的，這種開關不足之處就是開關關閉后仍有一根線沒有關閉，因此在安全上沒有一定保障。
圖6 實際的倒順開關與電機接線圖
