【導讀】雙Buck逆變器結構，具有無橋臂直通，體二極管不工作，雙極性工作等突出特點，因而應用廣泛，是一種新式的逆變器結構。看看高手們如何用最新的三電平雙Buck逆變器進行最大功率電跟蹤和并網控制吧。
太陽能是一種無污染的能源，如何利用太陽能一直是人們研究的重點項目。而要想提高太陽能的電能轉化效率，光伏并網逆變器的研究是光伏利用的重點。對于光伏并網逆變器，其拓撲結構按照變壓器可以分為：高頻變壓器型，工頻變壓器型和無變壓器型。
高頻變壓器體積小，重量輕，效率高，但是控制較為復雜；工頻變壓器體積大，重量重，結構簡單；為了能夠提高光伏并網系統的效率和降低成本，在沒有特殊要求 的時候可以采用無變壓器型的拓撲結構。但是，由于沒有變壓器，輸入輸出沒有電氣隔離，光伏模塊的串并聯構成的光伏陣列對地的寄生電容變大，而且該電容受外 界環境影響較大，由此產生的共模電流將會很大，對于漏電流的研究，現已有多種解決方案：當全橋逆變器采用單極性調制方式時，存在一開關頻率脈動的共模電 壓，而采用雙極性調制方式時，共模電壓不變，其幅度等于母線電壓的一半；在半橋逆變器中，對地寄生電容電壓亦被輸入分壓大電容鉗位在母線電壓的一半，基本保持不變。這些都是基于橋式電路解決漏電流的方法，近年來出現了一種雙Buck逆變器結構，這種逆變器具有無橋臂直通，體二極管不工作，雙極性工作等突出特點，因而應用廣泛。本文提出一種新型的三電平雙Buck逆變器的方案，并置定相應的控制策略實現最大功率點的跟蹤和并網控制。
2.三電平雙Buck逆變器的總體方案

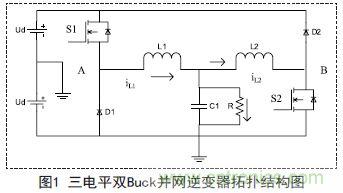

如圖1所示，為雙Buck逆 變器的電路拓撲結構圖，雙Buck逆變器采用的是半周期工作模式，當輸出電流在正半周時，功率管S1、續流二極管D1、濾波電感L1和濾波電容Cf共同構 成了Buck1電路。當輸出電流為負半周時，功率管S2、續流二極管D2、濾波電感L2和濾波電容Cf共同組成Buck2電路，兩條Buck電路不同時工 作。相比于傳統的橋式逆變電路，電路無橋臂直通的可能，體二極管也不用參與工作過程。但是，這種情況下，功率管S1和S2在工作的半個周期內所承受的電壓 時直流母線電壓Ud的兩倍。由于其橋臂本身輸出的電壓波形依然是雙極性的，所以其諧波含量依舊很大。
通過在雙Buck逆變器拓撲結構上進行優化，用兩個功率管和快恢復型二極管的組合開關電路(即S1&S3&D3和S4&S2&D4)替代原先的橋臂上的功率管。得到如圖2所示的新型三電平雙Buck逆變拓撲結構。

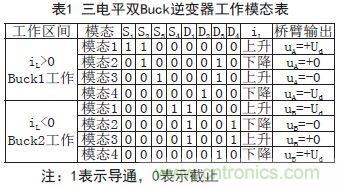

這種新型的三電平雙Buck逆變器依據是半周期工作模式：當輸出電感電流iL為正半周時，Buck1電路工作，當電感電流為負半周時，Buck2電路工 作。其具體的工作模態如表1所示。經過優化的三電平雙Buck逆變器由于將其對地的寄生電容電壓牽制在輸入電壓的一半，所以其漏電流為零。
3.控制策略分析
為了能夠實現最大功率點跟蹤和實現輸出電壓電流的控制，整個控制采用復合控制策略，包括均壓控制環，電流控制環和電流基準環如圖3所示。
具體工作流程為：通過采集電容C1上的電壓UC1，計算母線電壓的一半得到UZ=Ubus/2,分別計算UC1與Uz的差值，將差值輸入到均壓環的調節 器，輸出控制電流變化量△i；母線電壓經過最大跟蹤環節取得入網基準電流ig，將基準電流iL減去控制電流變化量△i和入網電流ig,將最后求的的電流經 過比例積分誤差放大電路，與三角波相交并通過控制邏輯生成爭先脈寬調制信號(SPWM波)，通過輸出的SPWM波形控制開關管的導通關斷，實現電壓調節功能。
式中 c1U 和 c2U 為電容C1和電容C2的電壓初始大小，假設兩電容電壓大小相等，則可得兩電容電壓的偏差大小為：
4.仿真和驗證
對于上述的閉環系統，設置參數并進行仿真，具體參數設置如下：輸入直流電壓Ud=720V，輸入電容C1=C2=1100uF，輸出濾波電感L1=L2=750uH，預計輸出的交流電壓Uo=220V，頻率為50Hz，額定輸出功率Po=1KW。

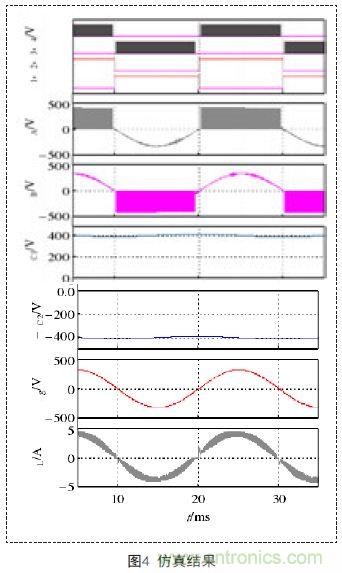

具體的仿真結果如圖4所示，ug表示為電網電壓，iL為電感電流，Uc1為電容C1的電壓，UC2為電容C2的電壓，V1~V4分別表示逆變器對 于功率開關管S1~S4的控制信號。具體的工作情況：當iL大于零，即工作在正半周，Buck1電路工作，功率開關管S1,S3導通，S2,S4截 至，iL2=0,此時電壓uB=ug;當iL小于零，即工作在負半周時，Buck2電路工作，功率開關管S1、S3截至，S2,S4導通，iL2=0,此 時電壓uA=ug,本閉環系統采集電容信號，實現輸入均壓控制，因此輸入電容UC1和UC2保持穩定。
5.總結
經過對傳統橋式逆變電路和新型三電平雙Buck逆變電路的拓撲結構的分析，析提出了一種新型的單相雙Buck光伏逆變器的方案，這這種新型的三電平雙Buck逆變電路 對于逆變橋臂與地之間的寄生電容通過分壓電容進行電壓鉗制，對于電網頻率的低頻率變化，抑制了漏電流的大小。針對新型的三電平雙Buck逆變器電路制定相應的控制策略，通過采樣電壓信號，實現最大功率跟蹤和均壓控制。最后通過仿真波形，驗證三電平雙Buck逆變電路的正確性，并取得了較好的實驗結果。
